12864点阵液晶模块详细介绍及原理
发布时间：18-12-03

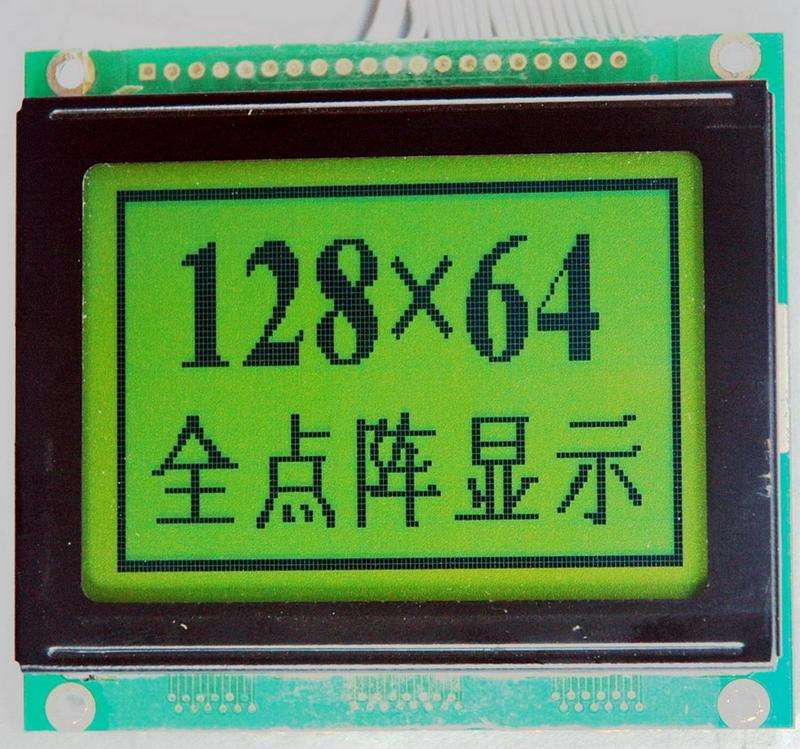

12864液晶是一种统称，只说明类屏的一个特征，对于液晶屏的特性则没有说明。12864是128*64点阵液晶模块的点阵数简称。
12864点阵液晶显示模块（LCM）就是由128*64个液晶显示点组成的一个128列*64行的阵列。每个显示点对应一位二进制数，1表示亮，0表示灭。存储这些点阵信息的RAM称为显示数据存储器。要显示某个图形或汉字就是将相应的点阵信息写入到相应的存储单元中。图形或汉字的点阵信息当然由自己设计，问题的关键就是显示点在液晶屏上的位置（行和列）与其在存储器中的地址之间的关系。
由于多数液晶显示模块的驱动电路是由一片行驱动器和两片列驱动器构成，所以12864液晶屏实际上是由左右两块独立的64*64液晶屏拼接而成，每半屏有一个512*8 bits显示数据RAM。左右半屏驱动电路及存储器分别由片选信号CS1和CS2选择。（少数厂商为了简化用户设计，在模块中增加译码电路，使得128*64液晶屏就是一个整屏，只需一个片选信号。）
显示点在64*64液晶屏上的位置由行号（line,0~63）与列号（column,0~63）确定。512*8 bits RAM中某个存储单元的地址由页地址（Xpage,0~7）和列地址（Yaddress,0~63）确定。每个存储单元存储8个液晶点的显示信息。
为了使液晶点位置信息与存储地址的对应关系更直观关，将64*64液晶屏从上至下8等分为8个显示块，每块包括8行*64列个点阵。每列中的8行点阵信息构成一个8bits二进制数，存储在一个存储单元中。，每页64个字节，每个字节存储一列(8行)点阵信息。因此存储单元地址包括页地址（Xpage,0~7）和列地址（Yaddress,0~63）。
例如点亮128*64的屏中（20，30）位置上的液晶点，因列地址30小于64，该点在左半屏第29列，所以CS1有效；行地址20除以8取整得2，取余得4，该点在RAM中页地址为2，在字节中的序号为4；所以将二进制数据00010000（也可能是00001000，高低顺序取决于制造商）写入Xpage=2，Yaddress=29的存储单元中即点亮（20，30）上的液晶点。
