断码液晶屏

段码液晶,或段码液晶屏,是液晶用户对某一类液晶显示屏的叫法,但在液晶行业内,一般称为图案型液晶屏,以区别于点阵型液晶屏,故段码液晶并不是一个严格的表述或分类。

段式液晶的像素在排列和外形上很自由。最普遍的就是类似数码管的“8”字段,一个“8”字由7个笔段组成,也就是7个像素。“米”字, 型“8”字由16个像素组成。当然段式液晶的笔段可以做成任意形状,只要驱动芯片的驱动能力许可。比如公司的logo,其它图案,文字等等。

开模即定制段码屏的意思是,按照客户的要求来量身定做,即不是标准的产品。定制段码屏一般是黑白显示屏,或者是段码显示屏,因为这个开发费用较低。 我们的开模的核算是根据客户和后期批量订货的用量来核算的,一般的价格是在800-1500元。达到一定的量时我们会把这个开模费用退还给客户。

开模流程:主要包括定制液晶玻璃和定制液晶模块两大类

一、定制段码屏的液晶玻璃流程

1、段码屏确定玻璃的类型
a)现有玻璃类型
b)计划替换的玻璃类型
c)新的设计方案

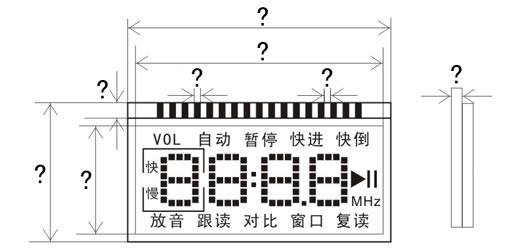

2、尺寸(规格/图纸/玻璃图片)
3、连接方式(管针、斑马纸、Pin脚或FPC)
4、液晶显示模式(TN正显/负显,STN正显YG,STN负显蓝屏,STN正显灰色,FSTN正显/负显,FFSTN负显)
5、液晶偏光片类型(反射/全透/半透)
6、温度范围(室内或室外使用)
7、接口类型(串口/并口)
8、数量

二、定制液晶模块流程

1、确定模块的项目(段码屏)
a)现有模块类型
b)计划替换的模块类型
c)新的设计方案
2、模块的PCB和液晶尺寸(规格/图纸/模块图片)
3、字符模块
a)显示的字符数×行数
b)显示的字符大小
4、图形点阵模块
a)显示的点阵数量
b)显示的点阵间距
5、液晶显示模式(TN正显/负显,STN正显YG,STN负显蓝屏,STN正显灰色,FSTN正显/负显,FFSTN负显)
6、驱动芯片使用偏好
7、接口类型(串口/并口)
8、电压要求
9、温度范围(室内或室外使用使用)
10、背光颜色偏好
11、数量
断码屏开模
