点阵液晶屏
 |
LH12864B7M01 |
|
| 视域尺寸：23.74*13.2 | 点阵数：128*64 | |
| 外型尺寸：26.7*19.26*1.05 | 接口方式：并/串可选 | |
一、LH12864B7M01液晶模组模块介绍
LH12864B7M01是0.96寸液晶显示模块。
二、LH12864B7M01液晶模组模块基本参数表特征
LH12864B7M01是0.96寸液晶显示模块。
二、LH12864B7M01液晶模组模块基本参数表特征
| LH12864B7M01液晶模组参数表 | |
| 产品型号 | 12864系列 |
| 点阵数 | 128*64 |
| 尺寸大小 | 0.96inch |
| 外型尺寸 | 26.7(W)×29.06(H) ×1.05 (T) mm2 |
| 视域尺寸 | 26.7(W)×19.26 (H) ×1.05 (T) mm2 |
| 显示区域 | 21.74*11.18 mm2 |
| 点尺寸 | 0.15(W)×0.155(H) mm2 |
| 点间距 | 0.17(W)×0.175(H) mm2 |
| 显示模式 | 黄蓝双色 |
| 视角 | 6点钟直观 |
| 控制器 | SP5010 |
| 驱动方式 | 1/64 duty |
| 接口方式 |
并/串可选
|
| 连接方式 | 导电胶条，铁框 |
| 工作温度 | -40℃~ 70℃ |
| 存储温度 | -40℃~ 85℃ |
| 背光供电 | 3.3V |
| 电源VDD | 3.3V |
| 工艺 | OLED |

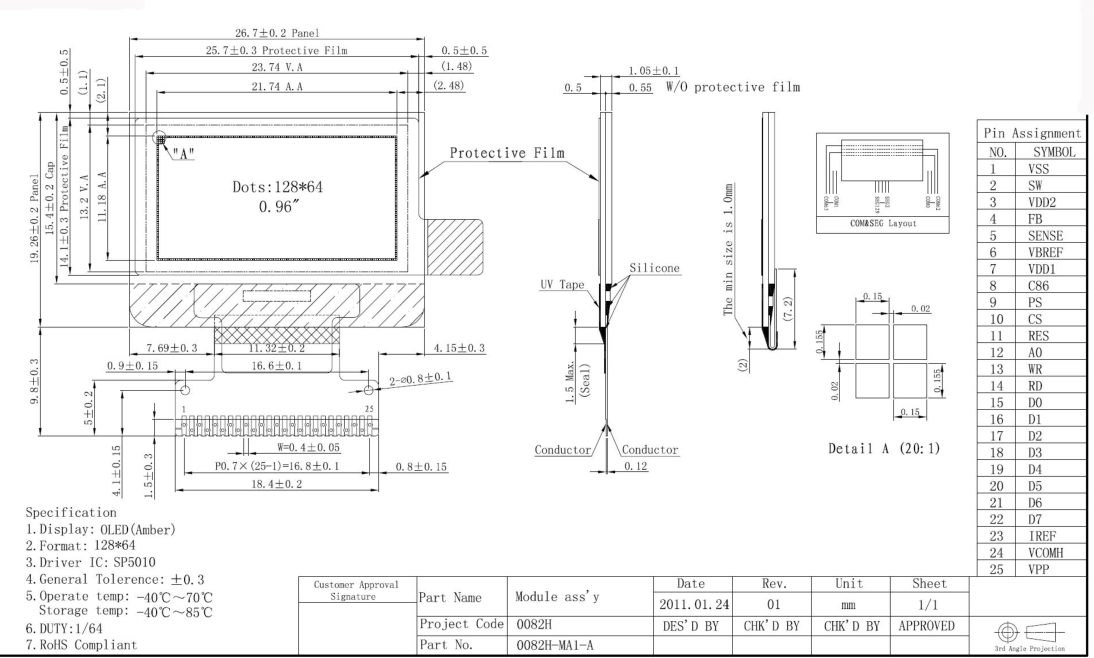

三、结构图：
